一、概述

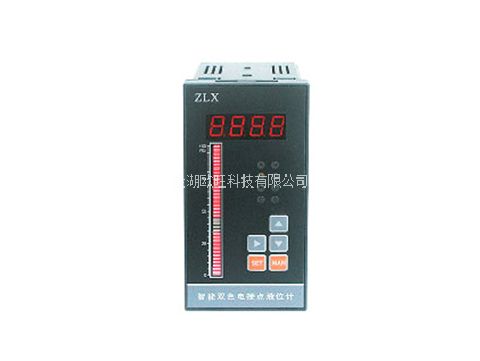

ZLX型智能雙色電接點液位計是@新開發的智能化電接點控制新產品。由于采用了大規模的集成電路技術，儀表硬件大幅度減少，系統結構簡單、合理、性能卓越，壽命更長。采用面板按鍵式設定二級參數，數字濾波新技術，正對以往電接點液位計對接點“斷路”、“掛水”和水汽共震蕩所造成的假水位容易誤判的缺陷，而設置了特有的假水位判別功能。基于單片機所具有的數據處理能力和較高的運算速度，大大提高了本控制儀的控制精度和實時響應速度。提高了系統的穩定性和可靠性，改變了以往電接點水位計處于落后的面貌，進入了智能化儀表行列。
    本儀表不僅以數字顯示和光柱顯示并存的雙顯方式，還可以運用雙色顯示方式。既提高了顯示精度，也保持了顯示的直觀性。雙色光柱顯示時，當水位高于零位時光柱顯示綠色，當水位低于零位時光柱顯示紅色。光柱中模擬水為(綠色)、汽為(紅色)，明顯地模擬出水位在容器中的物理位置。
    本儀表能適應不同水質(及不同導電率的變化范圍)、汽阻和不同的應用場合應用，0—200KΩ阻適應范圍。因此本儀表適用范圍比其它同類產品來得寬，而且操作方便，維修量小。
    本儀表主要用于發電、染織、化工等工礦企業的大中型鍋爐，監視鍋爐汽包水位、高壓加熱器、除氧器、蒸發器、凝汽器、直流鍋爐啟動分離器和雙水內冷發電機水箱等水位測量和其它導電液體的液位測量。還廣泛應用于一般工廠單位中小型鍋爐的水位檢測、控制以及相關設備的液位檢測、控制，但不適用于易爆、易燃介質。
◆技術指標
    工作電源：AC85～220V  50Hz  DC24V
    功    耗：5W
    環境溫度：-10～50℃
    環境溫度：<85％
    電接點數：1-32點任選
    報警點數：1-4點任選
    觸點容量：AC220V 7A
    報警方式：上限、下限、上上限、下下限任意組態、設定報警值
    外形尺寸：80×160×110mm    160×80×110mm
開孔尺寸：76×152mm         152×76mm
◆選型表

OW-	企標
	型號說明
	ZLX	智能雙色電接點液位計
		外形尺寸
		B	面板尺寸160×80 開孔152×76
		H	面板尺寸80×160 開孔76×152
			測量點數
			XX	測量點數（1-32點）
				報警方式
				0	無報警
				1	一路報警
				2	二路報警
				3	三路報警
				4	四路報警
					變送輸出
					0	無變送輸出
					1	變送輸出0-10mA
					2	變送輸出4-20mA
					3	變送輸出0-5V
					4	變送輸出1-5V
						供電方式
						W	DC 24V供電
						T	開關電源
						M	220V/AC（可省略）
OW-          ZLX       8        XX          0          1      W							完整選型
